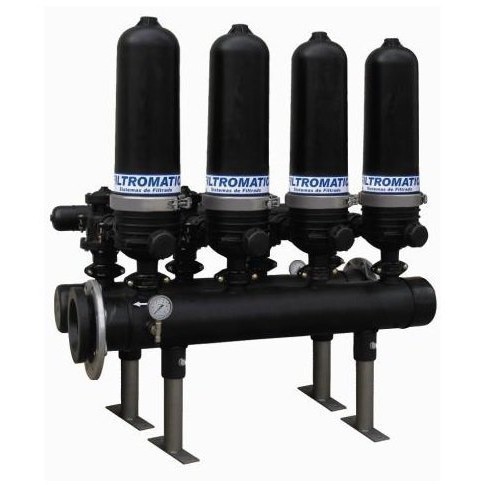

Установка Filtromatic 2DP4H 96 м3/ч, 130 мк

Артикул:32591
Бренд:Filtromatic
К сравнению
В избранное
Управление промывкой:Автоматическое
Технические особенности:Станция с контроллером
Вес:5 кг
Бренд:Filtromatic
Склад:
Осталась 1 шт.
870 541,51
Информация о доставке
Описание
Характеристики
Инструкция

Системы с автоматической промывкой Filtromatic 2DP4H 130 мк

Дисковые фильтры предназначены для очистки воды, а также других жидкостей от механических примесей (песок, ил и т.п.). Фильтрующим элементом в таких фильтрах является пакет дисков из полимерных материалов. На поверхности каждого диска, с двух сторон, выполнены канавки трапецеидальной формы, определенной глубины и ширины. Когда диски в пакете лежат свободно, канавки соседних дисков образуют желобки исходного (наибольшего) перечного сечения. При сжатии пакета дисков, эти желобки меняют форму (канавки в смежных дисках совпадают не полностью или не совпадают), их поперечные сечения уменьшаются. В итоге, образуется сложная объемная тонкосетчатая структура, задерживающая твердые частицы.

Количество дисков, форма канавок, величина сжатия дисков, т.е. степень искажения формы канавок выбраны таким образом, что твердые частицы будут задерживаться плотно сжатыми дисками, а внутрь дисков будет поступать отфильтрованная вода.

Для промывки, пакет снимается, диски разжимаются, канавки возвращаются к исходному состоянию, освобождая задержанные частицы, которые легко смываются. В системах с автоматической промывкой данный процесс осуществляется без разбора корпуса фильтра.

Пакет дисков крепится к корпусу фильтра и закрывается кожухом из высокопрочного пластика, способного выдерживать высокое давление. Кожух и корпус уплотняются прокладкой.

Принцип действия системы автоматической промывки:

Процесс работы автоматизированной систем Giradisc может быть условно разделен на две стадии:

Процесс фильтрации: исходная вода поступает в фильтр через входной коллектор, диски сжаты колпаком на верхней стороне дискового картриджа. Вода проходит через «циклон», его пластины придают воде ускорение, крупные взвешенные частицы отбрасываются к внутренним стенкам корпуса и накапливаются вокруг внешней поверхности пакета дисков. Вода проходит от внешней стороны пакета через углубления в дисках, где накапливаются оставшиеся загрязнения.

Процесс промывки: направление движения воды меняется на противоположное посредством переключения трехходовых гидравлических клапанов. Вода поступает в фильтр через выходной коллектор, проходит внутрь дискового картриджа, преодолевая сопротивление пружины, сжимающей диски, поднимает колпак картриджа. Пакет дисков разжимается. Вода, поступающая в пространство между разжатыми дисками, очищает их от загрязнений и проходит во входной коллектор.

Когда цикл очистки заканчивается, вода переключается на прямую подачу, колпак сжимает диски и фильтрация продолжается. Далее, начинается промывка следующего в линейке фильтра.

Заводские настройки и рекомендации настройки контроллера:

1. Обратная промывка при перепаде давления 0.5 бар

2. Время промывки рекомендуют – 1 – 1.5 минуты.

3. В зависимости от исходного давления в дренаж за время промывки уходит 100-200 литров

4. Максимальная высота возможного дренажа– 2-3 метра, в зависимости от давления.

Технические характеристики:

  • Тонкость фильтрации: 130 мкм
  • Материал корпуса: полиамид, армированный оптическим волокном.
  • Материал фильтрующих дисков: усиленный полипропилен.
  • Материал прокладок: бутадиен-нитрильный каучук (нитрил).
  • Материал гидравлических клапанов: пластик.
  • Максимальная рабочая температура: 60 С.
  • Максимальное рабочее давление: 10 атм.
  • Присоединительные размеры (вход/выход/дренаж): 2”, 3”, 4”.
  • Размеры: 1300*700*1350
  • Производительность системы: до 96 м3/ч
