Ротаметры серии Z-3000 применяются для измерения мгновенного объемного расхода однофазных плавноменяющихся потоков жидкостей. Применяются в системах водоснабжения и водоподготовки. Ротаметры могут использоваться в составе стационарных и подвижных технологических установок различного назначения.
Описание

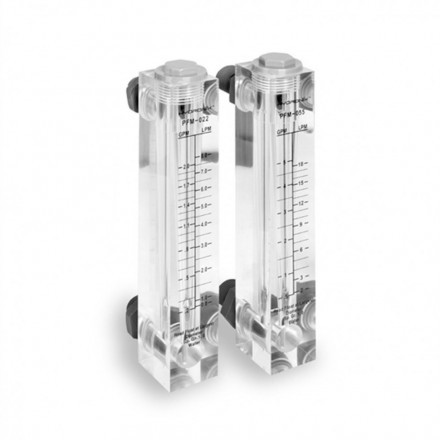

Ротаметры серии Z-3000 панельного типа представляют собой полый корпус с прозрачными стенками с закрепленной внутри осью, по которой свободно перемещается поплавок. Принцип действия: поток жидкости входит с нижней части корпуса, создавая турбулентный поток, который начинает вращать поплавок вокруг оси. Возникающая центробежная сила нарушает физический контакт между поплавком и осью – поплавок может свободно перемещаться вдоль оси. Вместе с тем, ламинарная составляющая потока поднимает поплавок. Чем больше поток – тем больше его ламинарная составляющая – тем выше всплывает поплавок. Стенки корпуса проградуированы с наружной стороны. Сравнивая положение верхнего края поплавка с показанием шкалы, можно получить данные о мгновенном расходе жидкости.
Технические характеристики:
Материал корпуса – поликарбонат.
Материал оси – нержавеющая сталь SS 314.
Материал поплавка – АБС.
Материал коннекторов для присоединения – ПВХ.
Максимальное рабочее давление – 10 bar.
Предельная температура – 60° С.
Точность ±5%.
Диапазон измерений: 4-24 gpm, 10 - 100 л/мин, 0,6- 6 м3/ч
Размеры:
| Модель | Размер (мм) | |||||
| A | B | C | D | E | F | |
| Z-3001 | 206 | 34 | 40 | 70 | 165 | 20 |
| Z-3002 | ||||||
| Z-3003 | 220 | 41 | 45 | 93 | 165 | 33 |
| Z-3004 | ||||||
| Z-3005 | 240 | 44 | 50 | 98 | 175 | 33 |
| Z-3006 | ||||||

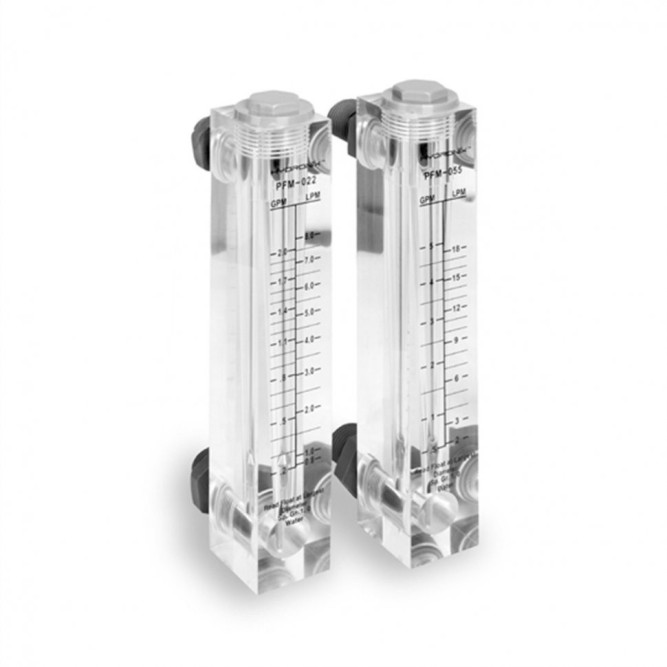

Ротаметр FM-Z3005 4-24 gpm - боковое подкл. 1" - купить по низкой цене от производителя
