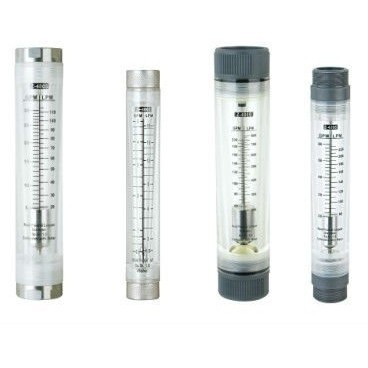

Ротаметры серии Z-4000 In-Line применяются для измерения мгновенного объемного расхода однофазных плавноменяющихся потоков жидкостей. Применяются в системах водоснабжения и водоподготовки. Ротаметры могут использоваться в составе стационарных и подвижных технологических установок различного назначения.
Описание
Ротаметры серии Z-4000 In-Line представляют собой полый корпус с прозрачными стенками с закрепленной внутри осью, по которой свободно перемещается поплавок. Принцип действия: поток жидкости входит с нижней части корпуса, создавая турбулентный поток, который начинает вращать поплавок вокруг оси. Возникающая центробежная сила нарушает физический контакт между поплавком и осью – поплавок может свободно перемещаться вдоль оси. Вместе с тем, ламинарная составляющая потока поднимает поплавок. Чем больше поток – тем больше его ламинарная составляющая – тем выше всплывает поплавок. Стенки корпуса проградуированы с наружной стороны. Сравнивая положение верхнего края поплавка с показанием шкалы, можно получить данные о мгновенном расходе жидкости.
Технические характеристики:
Материал корпуса – поликарбонат.
Материал оси – нержавеющая сталь SS 314.
Материал поплавка – АБС.
Материал коннекторов для присоединения – ПВХ.
Максимальное рабочее давление – 10 bar.
Предельная температура – 60° С.
Точность ±5%.
Высота - 345 мм
Диаметр - 75 мм
Присоединение 2"
Диапазон измерений: 20-100 gpm 75-378 л/мин, 4,5- 22,68 м3/ч
Качественный товар Ротаметр FM-Z4007 20-100 gpm- 2" в вашем городе по лучшим ценам
