Ротаметры серии Z-5000 In-Line применяются для измерения мгновенного объемного расхода однофазных плавноменяющихся потоков жидкостей. Применяются в системах водоснабжения и водоподготовки. Ротаметры могут использоваться в составе стационарных и подвижных технологических установок различного назначения.
Описание

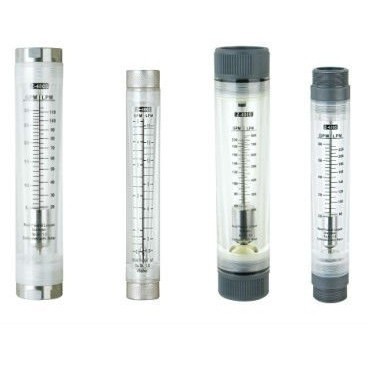

Ротаметры серии Z-5000 In-Line представляют собой полый корпус с прозрачными стенками с закрепленной внутри осью, по которой свободно перемещается поплавок. Принцип действия: поток жидкости входит с нижней части корпуса, создавая турбулентный поток, который начинает вращать поплавок вокруг оси. Возникающая центробежная сила нарушает физический контакт между поплавком и осью – поплавок может свободно перемещаться вдоль оси. Вместе с тем, ламинарная составляющая потока поднимает поплавок. Чем больше поток – тем больше его ламинарная составляющая – тем выше всплывает поплавок. Стенки корпуса проградуированы с наружной стороны. Сравнивая положение верхнего края поплавка с показанием шкалы, можно получить данные о мгновенном расходе жидкости.
Технические характеристики:
Материал корпуса – поликарбонат.
Материал оси – нержавеющая сталь SS 314.
Материал поплавка – АБС.
Материал коннекторов для присоединения – ПВХ.
Максимальное рабочее давление – 10 bar.
Предельная температура – 60° С.
Точность ±5%.
| Модель | Расход воды | Тип присоединения | ||||
| GPM (галлоны в минуту) | LPM (литры в минуту) | Труба P | Наружная резьба M | Внутренняя резьба F | Уголок с резьбой W | |
| Z-5015 | 0.25-5 0.5-5 0.8-8 | 1-10 1.8-18 3-30 | D20 | 3/4” NPT | 1/2” NPT | 1/2” NPT |
| Z-5025 | 0.8-8 1-10 | 3-30 4-40 | D32 | 3/4” NPT | 3/4” NPT | 3/4” NPT |
| Z-5032 | 1.2-12 2-20 2.5-25 | 5-50 8-80 10-100 | D40 | 1” NPT | 1” NPT | 1” NPT |
Внимание:
Реальные изображения и габариты товара могут не соответствовать изображениям и габаритам указанным на сайте.
